Das brauchst du:
- Zange
- beschichteter Kupferlackdraht
- Schmirgelpapier
- 1 neue Batterie
- 2 Sicherheitsnadeln
- Isolierband
- 1 oder 2 starke Magnete

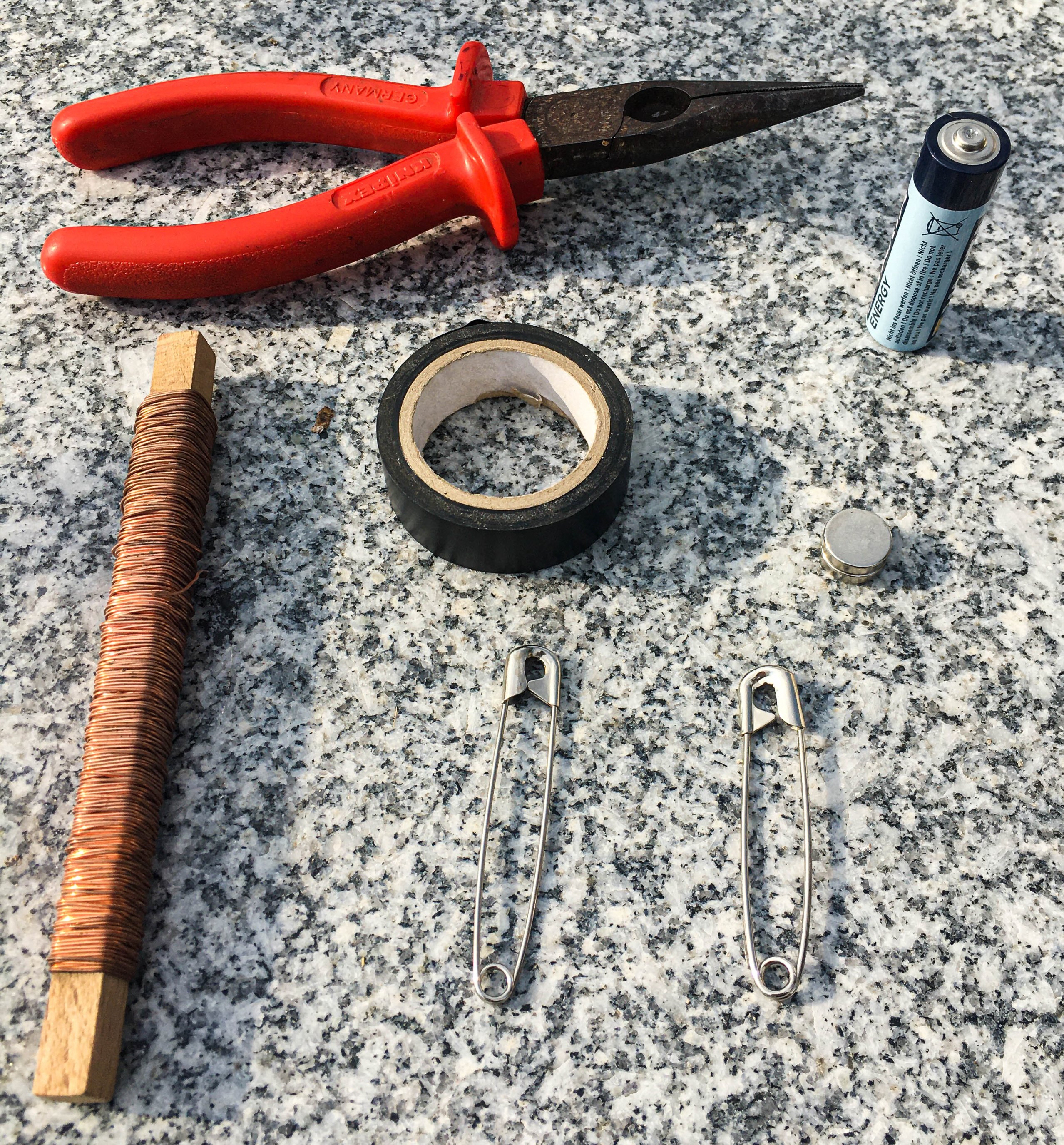

Mit diesem Material lässt sich ein Gleichstrommotor bauen.
So wird's gemacht:
- Wickle den Draht 3-4 Mal um die Batterie. Achte dabei darauf, genügend Draht zum Umwickeln der Drahtspule übrig zu haben..
- Umwickle die Spule mit den beiden Enden des Kupferdrahtes, damit alles gut zusammen hält.
- Entferne den Lack jeweils einseitig von den beiden Enden des Kupferdrahtes mit Schmirgelpapier (vgl. Skizze oben rechts).
- Befestige die Köpfe der Sicherheitsnadeln mit Isolierband an beiden Seiten der Batterie. Achte dabei darauf, dass der Kopf der Nadel guten Kontakt zur Batterie hat.
- Befestige die Batterie mit Klebeband am Tisch.
- Platziere die Magnete auf der Batterie.
- Befestige die Drahtspule in den Ösen der Sicherheitsnadeln und beobachte, was passiert. Fertig ist dein Motor!
Achtung! Der Draht wird nach einiger Zeit warm!
Hilfe, es funktioniert nicht!
- Eventuell musst du den Magneten umdrehen oder die Drehrichtung der Spule im Magnetfeld ändern.
- Überprüfe, ob die Lackschicht wirklich genügend entfernt wurde und die eine Hälfte des Drahtes immer noch isoliert ist
- Stelle sicher, dass die Köpfe der Sicherheitsnadeln guten Kontakt zur Batterie haben.
- Versuche es mit einer neuen Batterie.
Probiere aus, was passiert, wenn noch ein zusätzlicher Magnet über die Spule gehalten wird.
Was steckt dahinter?
Der elektrische Strom fliesst durch die Kupferdrahtspule und die Sicherheitsnadeln von einem Pol der Batterie zum anderen. Gleichzeitig erzeugen die Magnete ein Magnetfeld um die ganze Anordnung herum. In diesem Magnetfeld werden die im Draht fliessenden Ladungsträger abgelenkt und möchten von ihrer Bahn abweichen (man nennt dies die Lorentzkraft). Weil die Ladungsträger den Draht aber nicht verlassen können, beginnt sich die gesamte Spule unter dem Einfluss der Kraft zu drehen.
Unter dem Einfluss der Lorentzkraft kippt der obere Teil der Spule in der Grafik nach vorne, bis die Spule waagrecht liegt. Würde der Strom kontinuierlich weiterfliessen, käme die Spule jetzt zum Stillstand und würde sich dann in die entgegengesetzte Richtung bewegen, es käme also zu einer Pendelbewegung (das sieht man vor sich, wenn man sich die Spule in der Grafik um 180° gedreht vorstellt: Der Stromfluss zeigt dann in der oberen Bildhälfte nach rechts und in der unteren nach links, was dazu führt, dass sich auch die Richtung der Lorentzkraft umkehrt).
Damit sich die Spule kontinuierlich dreht, muss der Stromfluss jeweils während der Hälfte der Umdrehung unterbrochen werden; in dieser Zeit rotiert die Spule allein durch ihren Schwung. Erst nach einer halben Umdrehung wird sie wieder unter Strom gesetzt und durch die Lorentzkraft erneut in Bewegung gebracht. Dies erreichen wir im Experiment, indem wir nur die Hälfte des Drahtendes, das den Kontakt zur Stromquelle herstellt, abgeschmirgelt haben. Die andere Hälfte bleibt lackiert und unterbricht den Stromfluss in regelmässigen Abständen.
Die Drahtspule (beige) beginnt sich wegen der Lorentzkraft zu drehen, wenn die Ladungsträger im Draht vom Magnetfeld abgelenkt werden. (Blau: Fliessrichtung des Stroms; Rot: Magnetfeldlinien; Grün: (Lorentz)-Kraft, die auf die Ladungsträger des Stroms wirkt).
Hast du Lust einen weiteren Elektromotor zu bauen? Klicke hier für die Anleitung zum Bau eines Homopolarmotors.
