Un robot artiste un peu farfelu

Le robot gribouilleur sur le papier

Le robot artiste avec une de ses œuvres. Image: Rédaction SimplyScience.ch

Gribouiller sur ta tablette – ou plutôt construire un petit robot et le regarder « travailler » ?

Le robot en action

Vidéo bloquée. Pour voir cette vidéo, veuillez modifier vos préférences en matière de cookies et activer les cookies marketing.
Modifier les préférences des cookies

Il te faut :

  • Une petite boîte de Pringles, une boîte en fer blanc ou quelque chose de semblable
  • Un petit moteur électrique (accessoire de modélisme) avec une tension d’environ 1.5 - 3 V
  • Une pile AA
  • Un bouchon de liège
  • Deux courts câbles à pinces crocodiles
  • Un élastique
  • Du ruban fortement adhésif, par ex. du ruban isolant
  • Une paire de ciseaux
  • Trois stylos feutres
  • Du papier blanc, lisse

Fixe le bouchon de liège à l’axe du moteur électrique.

Tourne la boîte à l’envers et fixe solidement le moteur sur le fond de la boîte à l’aide du ruban adhésif. L’axe doit dépasser du bord de la boîte pour permettre au bouchon de tourner librement. Fais attention à ne pas recouvrir de scotch les deux contacts du moteur (selon les modèles, deux petites plaquettes métalliques saillantes ou rivets).

Enroule l’élastique autour de la pile dans le sens de la longueur. Utilise-le pour fixer les pinces crocodiles aux deux pôles de la pile. Il faut bien serrer l’élastique pour assurer un bon contact électrique.

Utilise du ruban adhésif pour fixer la pile à pinces sur le fond de la boîte, en face du moteur.

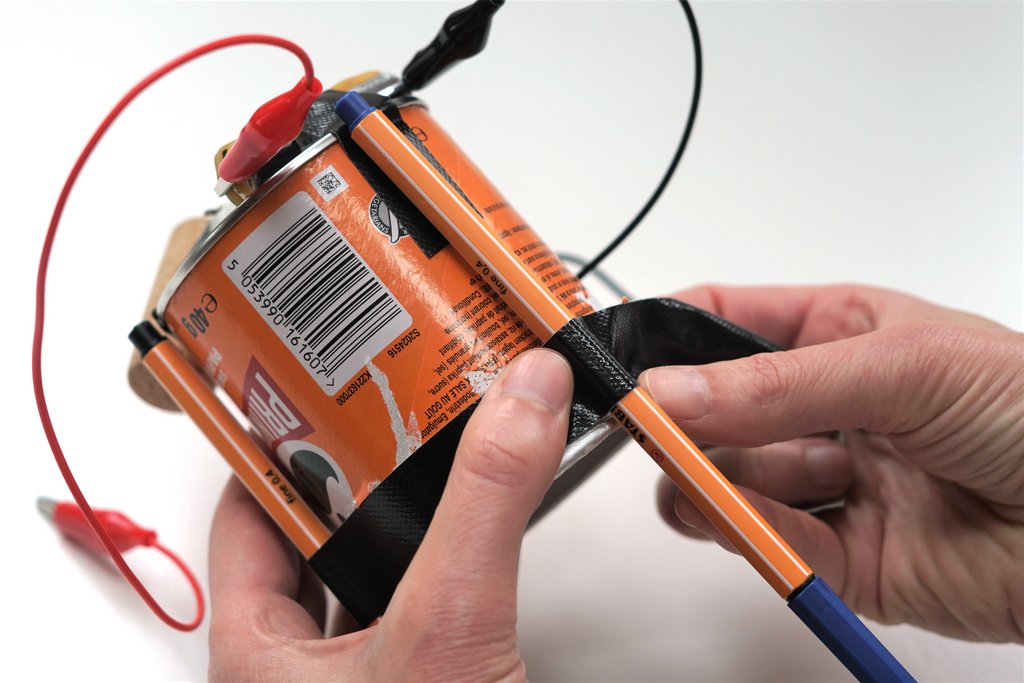

Fixe les trois stylos feutres à la boîte, à la même hauteur et avec les pointes dirigées vers le bas (partie ouverte de la boîte). Tu peux entourer complètement la boîte avec du ruban adhésif pour que les stylos tiennent mieux.

Relie un pôle de la pile avec le moteur. Pour cela accroche une des pinces crocodiles libres (ici la noire) au contact du moteur. Dès que tu toucheras l’autre contact avec la deuxième pince (ici la rouge), l’axe avec le bouchon de liège se mettra à tourner !

Colle une grande feuille de papier lisse sur la table. Enlève les capuchons des feutres, branche les deux câbles de connexion entre la pile et le moteur, pose ton robot gribouilleur sur le papier et laisse-le faire des tours en pétaradant !

Expérimente et observe


Si tu as placé l’axe du moteur au centre du bouchon, essaie maintenant de le mettre près d'une extrémité. Le mouvement devient alors plus irrégulier, le robot « sautille » et dessine d'autres motifs. Que se passe-t-il si tu fixes une gomme ou un autre objet au lieu d'un bouchon ?



Voici pourquoi


Le mouvement du bouchon fait osciller le robot. Comme il est fixé sur le côté et qu'il tourne toujours dans le même sens, le robot s'incline dans les courbes et effectue des cercles, des ovales ou des spirales plus ou moins grands.

Main tenant le moteur fixé à une extrémité du bouchon

Est-ce vraiment un robot ?


Tu répondras : bien sûr, il fonctionne tout seul. En fait, pas tout à fait. Pour savoir ce qu'est un robot, jette un œil à notre article Les robots sont parmi nous !

Texte et images : Rédaction SimplyScience.ch
